Для отражения категоризации сущностей при переходе к реляционной модели возможны несколько вариантов представления. Возможно создать только одно отношение для всех подтипов одного супертипа. В него включают все атрибуты всех подтипов. Однако тогда для ряда экземпляров ряд атрибутов не будет иметь смысла. И даже если они будут иметь неопределенные значения, то потребуются дополнительные правила различения одних подтипов от других. Достоинством такого представления является то, что создается всего одно отношение.
Рис. 7.9. Преобразование взаимосвязанных сущностей СТУДЕНТ и ПРЕПОДАВАТЕЛЬ к взаимосвязанным отношениям STUDENT и PROFESSOR
При втором способе для каждого подтипа и для супертипа создаются свои отдельные отношения. Недостатком такого способа представления является то, что создается много отношений, однако достоинств у такого способа больше, так как вы работаете только со значимыми атрибутами подтипа. Кроме того, для возможности переходов к подтипам от супертипа необходимо в супертип включить идентификатор связи.
Дополнительно при описании отношения между типом и подтипами необходимо указать тип дискриминатора. Дискриминатор может быть взаимоисключающим (М/Е, mutually exclusive ) или нет. Если установлен данный тип дискриминатора, то это значит, что один экземпляр сущности супертипа связан только с одним экземпляром сущности подтипа и для каждого экземпляра сущности супертипа существует потомок. Кроме того, необходимо указать для второго способа, наследуется ли только идентификатор супертипа в подтипы или наследуются все атрибуты супертипа.
Если мы зададим наследование только идентификатора, то мы получим следующее преобразование (см. рис. 7.10 и 7.11).

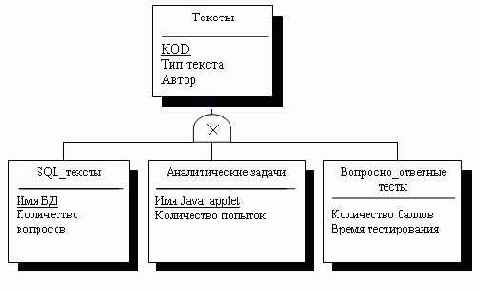

Рис. 7.10. Исходная модель взаимосвязи супертипа и подтипов
Рис.7.11. Результирующая модель с наследованием только идентификатора суперсущности
Разрешение связей типа «многие-ко-многим». Так как в реляционной модели данных поддерживаются между отношениями только связи типа «один-ко-мно-гим», а в ER-модели допустимы связи «многие-ко-многим», то необходим специальный механизм преобразования, который позволит отразить множественные связи, неспецифические для реляционной модели, с помощью допустимых для нее категорий.
