Рассмотрим правила преобразования ER-модели в реляционную.
Каждой сущности ставится в соответствие отношение реляционной модели данных. При этом имена сущности и отношения могут быть различными, потому что на имена сущностей могут не накладываться дополнительные синтаксические ограничения, кроме уникальности имени в рамках модели. Имена отношений могут быть ограничены требованиями конкретной СУБД, чаще всего эти имена являются идентификаторами в некотором базовом языке, они ограничены по длине и не должны содержать пробелов и некоторых специальных символов. Например, сущность может быть названа «Книжный каталог», а соответствующее ей отношение желательно назвать, например, BOOKS (без пробелов и латинскими буквами).
Каждый атрибут сущности становится атрибутом соответствующего отношения. Переименование атрибутов должно происходить в соответствии с теми же правилами, что и переименование отношений в п.1. Для каждого атрибута задается конкретный допустимый в СУБД тип данных и обязательность или необязательность данного атрибута (то есть допустимость или недопустимость MULL значений для него).

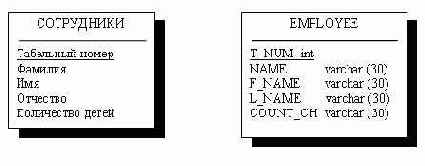

Рис. 7.7. Преобразование сущности СОТРУДНИК к отношению EMPLOYEE
Первичный ключ сущности становится PRIMARY KEY соответствующего отношения. Атрибуты, входящие в первичный ключ отношения, автоматически получают свойство обязательности (NOT NULL).

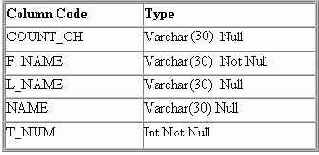

Рис. 7.8. Свойства атрибутов отношения EMPLOYEE
В каждое отношение, соответствующее подчиненной сущности, добавляется набор атрибутов основной сущности, являющейся первичным ключом основной сущности. В отношении, соответствующем подчиненной сущности, этот набор атрибутов становится внешним ключом (FOREING KEY).
Для моделирования необязательного типа связи на физическом уровне у атрибутов, соответствующих внешнему ключу, устанавливается свойство допустимости неопределенных значений (признак NULL). При обязательном типе связи атрибуты получают свойство отсутствия неопределенных значений (признак NOT NULL).
