Поэтому в данной смысловой постановке изображение этой связи изменится и будет выглядеть таким, как представлено на рис. 7.4.

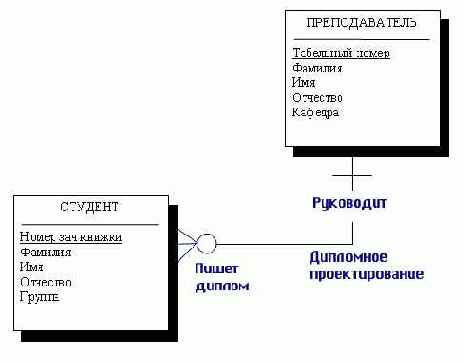

Рис. 7.4. Пример обязательной и необязательной связи между сущностями
Кроме того, в ER-модели допускается принцип категоризации сущностей. Это значит, что, как и в объектно-ориентированных языках программирования, вводится понятие подтипа сущности, то«есть сущность может быть представлена в виде двух или более своих подтипов — сущностей, каждая из которых может иметь общие атрибуты и отношения и/или атрибуты и отношения, которые определяются однажды на верхнем уровне и наследуются на нижнем уровне. Все подтипы одной сущности рассматриваются как взаимоисключающие, и при разделении сущности па подтипы она должна быть представлена в виде полного набора взаимоисключающих подтипов. Если на уровне анализа не удается выявить полный Перечень подтипов, то вводится специальный подтип, называемый условно ПРОЧИЕ, который в дальнейшем может быть уточнен. В реальных системах бывает достаточно ввести подтипизацпю на двух-трех уровнях.
Сущность, на основе которой строятся подтипы, называется супертипом. Любой экземпляр супертипа должен относиться к конкретному подтипу. Для графического изображения принципа категоризации или типизации сущности вводится специальный графический элемент, называемый узел-дискриминатор, в нотации POWER DESIGNER он изображается в виде полукруга, выпуклой стороной обращенного к суперсущности. Эта сторона соединяется направленной стрелкой с суперсущностью, а к диаметру этого круга стрелками подсоединяются подтипы данной сущности (см. рис. 7.5).

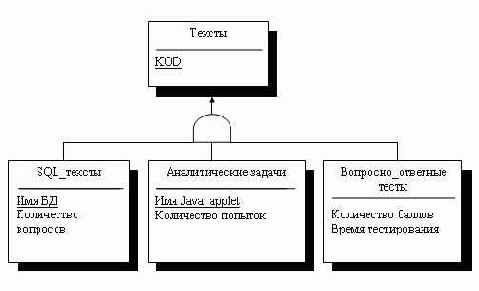

Рис. 7.5. Диаграмма подтипов сущности ТЕСТ
Эту диаграмму можно расшифровать следующим образом. Каждый тест в некоторой системе тестирования является либо тестом проверки знаний языка SQL, либо некоторой аналитической задачей, которая выполняется с использованием заранее написанных Java-апплетов, либо тестом по некоторой области знаний, состоящим из набора вопросов и набора ответов, предлагаемых к каждому вопросу.
