Теория баз данных

если мы рассмотрим связь типа


Например, если мы рассмотрим связь типа «Изучает» между сущностями «Студент» и «Дисциплина», то это связь типа «многие-ко-многим» (М:М), потому что каждый студент может изучать несколько дисциплин, но и каждая дисциплина изучается множеством студентов.ч Такая связь изображена на рис. 7.3.

  • Между двумя сущностями может быть задано сколько угодно связей с разными смысловыми нагрузками. Например, между двумя сущностями «Студент» и «Преподаватель» можно установить две смысловые связи, одна — рассмотренная уже ранее «Дипломное проектирование», а вторая может быть условно названа «Лекции», и она определяет, лекции каких преподавателей слушает данный студент и каким студентам данный преподаватель читает лекции. Ясно, что это связь типа многие-ко-многим. Пример этих связей приведен на рис. 7.3.

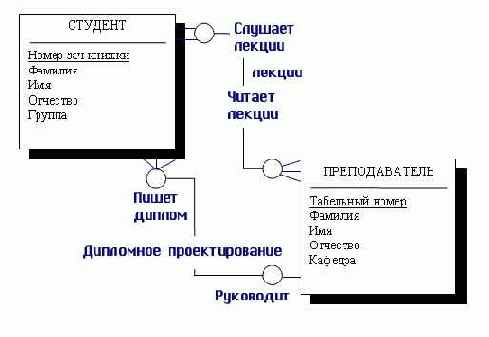

    Рис. 7.3. Пример моделирования связи «многие-ко-многим»

  • Связь любого из этих типов может быть обязательной, если в данной связи должен участвовать каждый экземпляр сущности, необязательной — если не каждый экземпляр сущности должен участвовать в данной связи. При этом связь может быть обязательной с одной стороны и необязательной с другой стороны. Обязательность связи тоже по-разному обозначается в разных нотациях. Мы снова используем нотацию POWER DESIGNER. Здесь необязательность связи обозначается пустым кружочком на конце связи, а обязательность перпендикулярной линией, перечеркивающей связь. И эта нотация имеет простую интерпретацию. Кружочек означает, что ни один экземпляр не может участвовать в этой связи. А перпендикуляр интерпретируется как то, что по крайней мере один экземпляр сущности участвует в этой связи.

    Рассмотрим для этого ранее приведенный пример связи «Дипломное проектирование». На нашем рисунке эта связь интерпретируется как необязательная с двух сторон. Но ведь на самом деле каждый студент, который пишет диплом, должен иметь своего руководителя дипломного проектирования, но, с другой стороны, не каждый преподаватель должен вести дипломное проектирование.
