В рамках набора возможен последовательный просмотр экземпляров членов набора, связанных с одним экземпляром владельца набора.

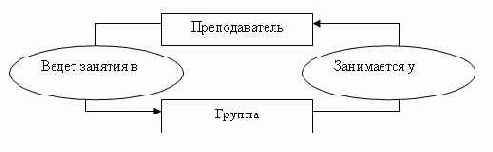

Между двумя типами записей может быть определено любое количество наборов: например, можно построить два взаимосвязанных набора. Существенным ограничением набора является то, что один и тот же тип записи не может быть одновременно владельцем и членом набора.

В качестве примера рассмотрим таблицу, на основе которой организуем два набора и определим связь между ними:

Преподаватель

Группа

День недели

№ пары

Аудитория

Дисциплина

Иванов

4306

Понедельник

1

22-13

КИД

Иванов

4307

Понедельник

2

22-13

КИД

Карпова

4307

Вторник

2

22-14

БЗ и ЭС

Карпова

4309

Вторник

4

22-14

БЗ и ЭС

Карпова

84305

Вторник

1

22-14

БД

Смирнов

4306

Вторник

3

23-07

ГВП

Смирнов

4309

Вторник

4

23-07

ГВП

В рамках набора возможен последовательный


Экземпляров набора Ведет занятия будет 3 (по числу преподавателей), экземпляром набора Занимается у будет 4 (по числу групп). На рис. 3.6 представлены взаимосвязи экземпляров данных наборов.

В рамках набора возможен последовательный

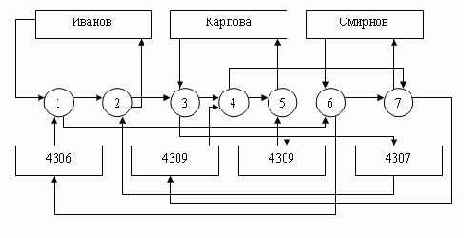

Рис. 3.6. Пример взаимосвязи экземпляров двух наборов

Среди всех наборов выделяют специальный тип набора, называемый «Сингулярным набором», владельцем которого формально определена вся система. Сингулярный набор изображается в виде входящей стрелки, которая имеет собственно имя набора и имя члена набора, но у которой не определен тип записи «Владелец набора». Например, сингулярный набор М.

В рамках набора возможен последовательный


Сингулярные наборы позволяют обеспечить доступ к экземплярам отдельных типов данных, поэтому если в задаче алгоритм обработки информации предполагает обеспечение произвольного доступа к некоторому типу записи, то для поддержки этой возможности необходимо ввести соответствующий сингулярный набор.

В общем случае сетевая база данных представляет совокупность взаимосвязанных наборов, которые образуют на концептуальном уровне некоторый граф.
