Теория баз данных

с одной физической БД по


Блок связи — РСВ, program communication bloc — описывает связь с одной физической БД по следующим правилам:

DBD NAME = < имя логической БД (подсхемы)> , ACCESS = LOGICAL

DATA SET = LOGICAL.

SEGM NAME = <имя сегмента в подсхеме>,

PARENT =<имя родительского сегмента в подсхеме>,

SOURSE =(Имя соответствующего сегмента ФБД. имя ФБД)

DBDGEN

FINISH

END

Совокупность блоков РСВ образует полное внешнее представление данного приложения, называемое «блоком спецификации программ» (PSB, program specification block).

Рассмотрим пример иерархической БД.

Наша организация занимается производством и продажей компьютеров, в рамках производства мы комплектуем компьютеры из готовых деталей по индивидуальным заказам. У нас существует несколько базовых моделей, которые мы продаем без предварительных заказов по наличию на складе. В организации существуют несколько филиалов (рис. 3.4) и несколько складов, на которых хранятся комплектующие. Нам необходимо вести учет продаваемой продукции.



Рис. 3.4. Физическая БД «Филиалы»

Какие задачи нам надо решать в ходе разработки приложения?

  • При приеме заказа мы должны выяснить, какую модель заказывает заказчик: типичную или индивидуальную комплектацию.

  • Если заказывается типичная модель, то выясняется, какая модель и есть ли она в наличии, если модель есть, то надо уменьшить количество компьютеров данной модели в данном филиале на покупаемое количество. На этом будем считать заказ выполненным, однако при оформлении заказа может потребоваться задание полной спецификации покупаемого изделия.

  • Если заказывается индивидуальная модель, то требуется описать весь состав новой модели.

    Для того чтобы можно было бы принимать заказы на индивидуальные модели, нам понадобится информация о наличие конкретных деталей на складе, в этом случае нам необходимо второе дерево — Склады (см. рис. 3.5).

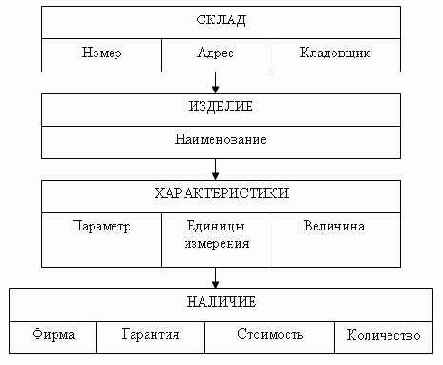

    Рис. 3.5. Физическая модель «Склады»
